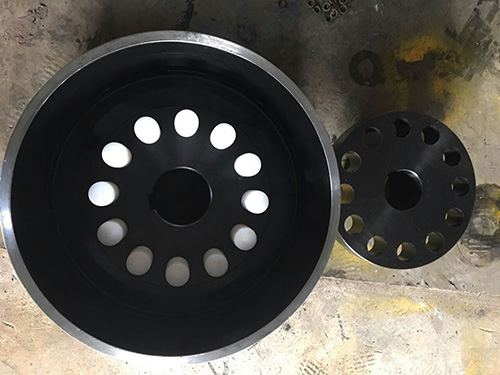

HLL型弹性柱销联轴器

伟德国际betvlctor1946生产的HLL型弹性柱销联轴器，制动轮柱销联轴器，LXZ型（原HLL型）-弹性柱销联轴器（GB5014-2003）本联轴器已列为标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。工作温度为-20～+80℃；传递公称扭矩为40～20000N.m。轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、等性能。弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆换弹性元件比较方便，不用移动两半联轴器。弹性元件（柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作性，仅适用于要求很低的中速传动轴系，不适用于工作性要求较高的工况.LXZ型（原HLL型）-弹性柱销联轴器基本参数和主要尺寸：规格：HLL1-15，公称转矩315-25000，许用转速5600-710，轴孔直径20-180，轴孔长度38-302，重量11-504，材质：铸铁，铸钢，精鋳。

伟德国际betvlctor1946生产的HL型-弹性柱销联轴器已列为标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。工作温度为-20～+80℃；传递公称扭矩为40～20000N.m。

伟德国际betvlctor1946生产的HLL型弹性柱销联轴器具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、等性能。

轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,柱销采用MC尼龙b制成。

HLL型弹性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单,容易制造,装拆换弹性元件比较方便,不用移动两半联轴器。弹性元件(柱销)的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作性,仅适用于要求很低的中速传动轴系,不适用于工作性要求较高的工况。
