TL弹性套柱销联轴器

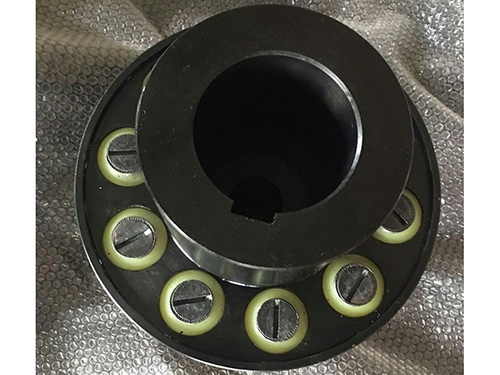

伟德国际betvlctor1946生产的TL型弹性套柱销联轴器是适用范围很广的普通弹性联轴器。具有一般减震和 的两轴偏移补偿能力。拆装维修方便，适应正反转多变，起动频繁的场合，工作温度-20～+70℃，传递转矩为6.3～16000N·m，适用Y、J1、Z1型轴孔，对J、Z型孔要分析结构是否允许。
基本性能参数
TL型弹性套柱销联轴器基本性能参数和主要尺寸mm
间隙S：3
A：18
许用轴孔有ddz:9、10、11、12、14
轴孔长度有Y（L）：20、25、32
J1J（LL1）：14、17、20
公称转矩TN：6.3N.m
许用转速n:8800r/min
转动惯量I：0.0004Kg.㎡
重量范围：1.16kg
TL型弹性套柱销联轴器基本尺寸和参数
号 | 公称扭矩N.m | 许用转速rpm | 轴孔直径mm d1、d2、dz | 轴孔长度 mm | D | A | S | 许用补偿量 | 重量kg | 转动惯量kg.m^2 | |||||
Y型 | J、J1、Z型 | 径向mm | 角向 | ||||||||||||
铁 | 钢 | 铁 | 钢 | L | L1 | L | |||||||||
TL1 | 6.3 | 6600 | 8800 | 9 | 9 | 20 | 14 | 71 | 18 | 3 | 0.2 | 1°30' | 1.16 | 0.0004 | |
10、11 | 10、11 | 25 | 17 | ||||||||||||
12 | 12、14 | 32 | 20 | ||||||||||||
TL2 | 16 | 5500 | 7600 | 12、14 | 12、14 | 32 | 20 | 80 | 18 | 3 | 0.2 | 1°30' | 1.64 | 0.0001 | |
16 | 16、18、19 | 42 | 30 | 42 | |||||||||||
TL3 | 31.5 | 4700 | 6300 | 16、18、19 | 16、18、19 | 42 | 30 | 42 | 95 | 35 | 4 | 0.2 | 1°30' | 1.9 | 0.0002 |
20 | 20、22 | 52 | 38 | 52 | |||||||||||
TL4 | 63 | 4200 | 5700 | 20、22、24 | 20、22、24 | 52 | 38 | 52 | 106 | 35 | 4 | 0.2 | 1°30' | 2.3 | 0.004 |
25、28 | 62 | 44 | 62 | ||||||||||||
TL5 | 125 | 3600 | 4600 | 25、28 | 25、28 | 62 | 44 | 62 | 130 | 45 | 5 | 0.3 | 1°30' | 8.36 | 0.011 |
30、32 | 30、35 | 82 | 60 | 82 | |||||||||||
TL6 | 250 | 3300 | 3800 | 32、35、38 | 32、35、38 | 82 | 60 | 82 | 160 | 45 | 5 | 0.3 | 1°00' | 10.36 | 0.026 |
40 | 40、42 | 112 | 84 | 112 | |||||||||||
TL7 | 500 | 2800 | 3600 | 40、42、45 | 40、42、48、48 | 112 | 84 | 112 | 190 | 45 | 5 | 0.3 | 1°00' | 15.6 | 0.06 |
TL8 | 710 | 2400 | 3000 | 45、48、50、55 | 45、48、50、55、56 | 112 | 84 | 112 | 224 | 65 | 6 | 0.4 | 1°00' | 25.0 | 0.13 |
60、63 | 142 | 107 | 142 | ||||||||||||
TL9 | 1000 | 2100 | 2850 | 50、55、56 | 50、55、56 | 112 | 84 | 112 | 250 | 65 | 6 | 0.4 | 1°00' | 30.9 | 0.20 |
60、63 | 60、63、65、70、71 | 142 | 107 | 142 | |||||||||||
TL10 | 2000 | 1700 | 2300 | 63、65、70、71、75 | 63、65、70、71、75 | 142 | 107 | 142 | 315 | 80 | 8 | 0.4 | 1°00' | 65.0 | 0.65 |
80、85 | 80、85、90、95 | 172 | 132 | 172 | |||||||||||
TL11 | 4000 | 1350 | 1800 | 80、85、90、95 | 80、85、90、95 | 172 | 132 | 172 | 400 | 100 | 10 | 0.5 | 0°30' | 122.6 | 2.06 |
100、110 | 100、110 | 212 | 167 | 212 | |||||||||||
TL12 | 8000 | 1100 | 1450 | 100、110、120、125 | 100、110、120、125 | 212 | 167 | 212 | 475 | 130 | 12 | 0.5 | 0°30' | 219 | 5.0 |
130 | 252 | 202 | 252 | ||||||||||||
TL13 | 16000 | 800 | 1150 | 120、125 | 120、125 | 212 | 167 | 212 | 600 | 180 | 14 | 0.6 | 0°30' | 426 | 16.0 |
130、140、150 | 130、140、150 | 252 | 252 | 252 | |||||||||||
160 | 160、170 | 302 | 242 | 302 | |||||||||||
